蓄能器安全球阀

　　1.产品概述

　　蓄能器安全球阀主要用于液压囊式蓄能器作为安全断流和卸荷的蓄能器附件，装接于蓄能器和液压系统之间，安全球阀可保持系统中的压力调定值，当压力超过调定值时，安全阀开启，防止系统过载。特别是装于封闭系统中的蓄能器更不可缺少，以防止外负荷的突然加压所造成系统的危害。蓄能器安全球阀主要有三种连接式：直通式、直角式、和三通式螺纹连接。

　　AQF系列蓄能器安全球阀由宁波市朝日液压有限公司（原奉化液压件二厂）制造，是国内唯一通过国家级技术鉴定的产品，同时荣获宁波市科技成果奖。产品具有结构紧凑、性能可靠、体积小、安装简单、操作方便等特点。

　　2.型号说明

　　AQF _ ※ ※ ※ _ ※ ※

　　①    ② ③ ④   ⑤ ⑥

　　① 名称代号：安全球阀

　　② 连接方式：（螺纹连接）， L-直通式 LS-直角式 LW-三通式

　　③ 公称通径：25、32、40、50mm

　　④ H1-10Mpa H2-20Mpa H3-31.5Mpa

　　⑤ 结构模式：A-直动式溢流阀

　　⑥ 蓄能器接头螺纹：M27×2、M42×2、M60×2、M72×2

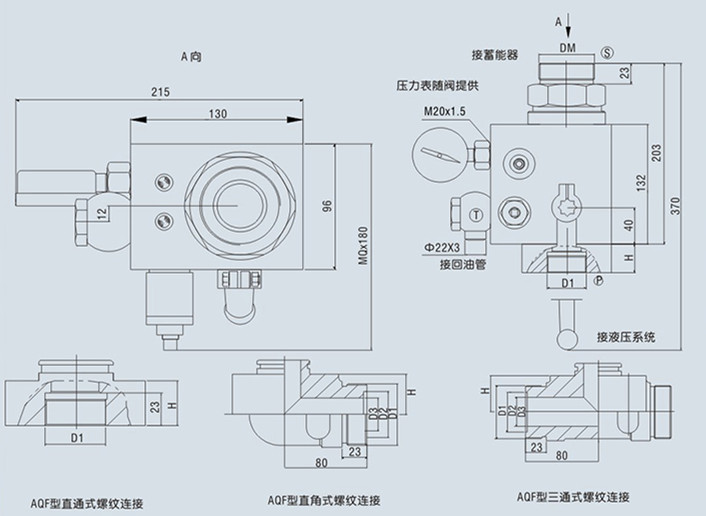

　　3.外形尺寸

　　4.结构原理

　　5.转换接头

　　6.技术规格

　　7.订货说明

　　① 订货时须写明型号代号全称，如：工作压力为31.5Mpa，通径为20mm，连接方式三通式，蓄能器接头螺纹为M42×2，安全球阀： AQF-LW20H3-A/M42×2。

　　② 如对安全球阀还有特殊要求时，请向本企业商洽。

　　③ 本企业保留设计更改权，对修改不另行通知。
