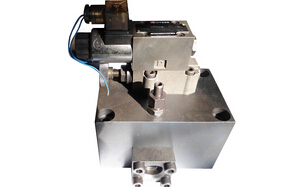

蓄能器控制阀组

　　1.产品概述

　　蓄能器控制阀组主要安装在蓄能器和液压系统之间，由截止阀、安全阀和卸荷阀等组成，用于控制蓄能器通断，溢流，卸荷等方面，具有结构紧凑性能强、连接灵活易操作等特点。卸荷有手动卸荷或电磁卸荷。

　　2.功能特点

　　① 可以对畜能器的安全工作压力进行设定，或者对液压系统实施供液和保压；

　　② 用以控制畜能器与液压系统之间的流道通断；

　　③ 当畜能器向系统供液或系统向畜能器充液时，以吸收脉动，补偿容量等工况下打开手动球阀，当需要停止工作或以畜能器进行检修时关闭手动球阀；

　　④ 必要时可用手动卸荷阀卸荷或电磁卸荷。

　　3.型号参数

　　AJ _ ※ _ ※ ※ ※ / ※

　　①   ②   ③ ④ ⑤  ⑥

　　① 名称代号：蓄能器控制阀组

　　② 卸荷形式： S—手动卸荷(标准型)　D—带电磁卸荷

　　③ 公称通径：10、20、32mm

　　④ 安全阀压力等级：a-6.3MPa b-16MPa

　　c-25Mpa h-31.5Mpa

　　⑤结构模式：Z—直动式溢流阀

　　⑥蓄能器接头螺纹：M27×2、M42×2

　　M60×2、M72×2

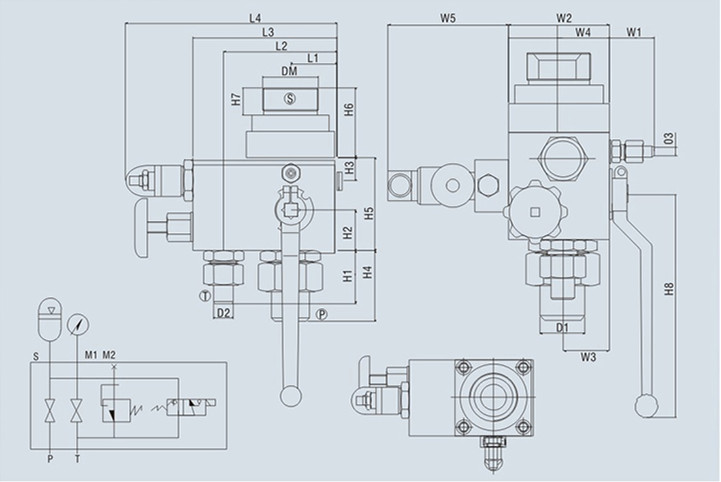

　　4.结构原理与外形尺寸

　　蓄能器控制阀组由高压球芯截止阀、直控式溢流阀及一个小型截止阀等三个主要阀体组成，其中截止阀是手动主开关阀，溢流阀作为安全阀(用以设定最高机械压力)，而截止阀是泄荷阀。三个阀体相互协调，构成液压系统内蓄能器回路不可或缺的一部分。

　　5.技术规格

　　公称压力：6.30～31.5MPa

　　适用介质： 矿物油，水-乙二醇和乳化液

　　介质温度：-15℃～+65℃

　　6.订货说明

　　① 订货时须写明型号代号全称，如：工作压力为31.5Mpa,通径为20mm，标准型，蓄能器接口螺纹M42×2的蓄能器控制阀组：AJS-20HZ/M42×2。

　　② 如对蓄能器控制阀组还有特殊要求时，请向本企业商洽。

　　③ 本企业保留设计更改权，对修改不另行通知。
