囊式蓄能器

囊式蓄能器

　　1.产品概述

　　NXQ系列国标囊式蓄能器是朝日液压公司生产的结构形式为胶囊式的蓄能器，由于其在储蓄能量，稳定压力，减少能耗，补偿漏损等方面具有出色的特点，因此在被广泛使用于汽车、机械机床、石油、航天航空等行业领域。

　　2.工作原理

　　囊式蓄能器主要就是利用气体(一般为氮气)的可压缩性原理来蓄能的，其具体原理如下：在皮囊的内部充入氮气，外部则是由液压油包围，而当液压油不断增多时，皮囊就受到挤压而变形，气体体积遂之缩小，气压增大，这就是蓄能过程；而当气体膨胀时，液压油不断被排出，这就是释放能量的过程。

　　3.型号说明

　　NXQ _ ※ _ ※ / ※ _ ※ _ ※

　　① 名称代号：液压囊式蓄能器

　　② 结构形式：A-小口、AB-大口

　　③ 公称容量：0.4～150L

　　④ 公称压力：10、20、31.5MPa

　　⑤ 连接方式：L-螺纹、F-法兰

　　⑥ 工作介质：A-液压油 Ra-乳化液

　　4.内部结构及外形尺寸

　　囊式蓄能器主体部分是皮囊与壳体，而重要部分就是皮囊，这也是决定产品质量、寿命的关键因素。皮囊的最上面的内孔有内螺纹，和充气单向阀连接，充气口里面有一个单向阀，阀芯后面有一个弹簧。皮囊和单向阀的接合面用紫铜垫密封。需要注意的是，对于不同容积和压力的皮囊，其单向阀及各种辅助密封圈一般都是可以通用的。

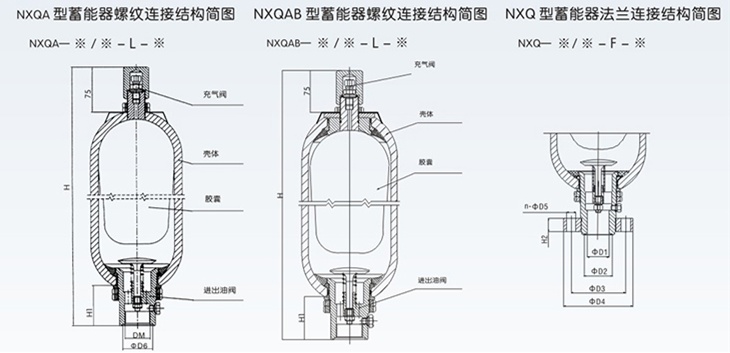

囊式蓄能器结构尺寸

　　5.技术参数

　　公称压力：10、20、31.5MPa

　　适用介质：矿物油、

　　水-乙二醇、乳化液

　　介质温度：-10℃～+70℃

型号（Model）公称压力（MPa）最大排放流量公称容量（L）连接方式基本尺寸（mm）重量（Kg）
LF
LFHDMΦD1ΦD2ΦD3ΦD4n-D5ΦD6H1H2ΦD
NXQ※-0.4/※-L-※

10














20













31.5		10.4250
M27×2




32
（32×3.1）		52
893
NXQ※-0.63/※-L-※0.633203.5
NXQ※-1/※-L-※1315
1145.5
NXQ※-1.6/※-L/F-※3.261.6355370M42×24050
（50×3.1）		971306-Φ1750
（50×3.1）		662515212.5
NXQ※-2.5/※-L/F-※2.542043515
NXQ※-4/※-L/F-※453054518.5
NXQ※-6.3/※-L/F-※6.370071525.5
NXQ※-10/※-L/F-※61010660685M60×25070
（70×3.1）		1251606-Φ2270
（70×3.1）		853221941
NXQ※-16/※-L/F-※1687089553
NXQ※-20/※-L/F-※201000102562
NXQ※-25/※-L/F-※251170119572
NXQ※-32/※-L/F-※321410143582
NXQ※-40/※-L/F-※4016901715104
NXQ※-50/※-L/F-※5020402065118
NXQ※-20/※-L/F-※101520690715M72×26080
（80×3.1）		1502006-Φ2680
（80×3.1）		1054029992
NXQ※-25/※-L/F-※25780810105
NXQ※-40/※-L/F-※4010501080135
NXQ※-50/※-L/F-※5012401270148
NXQ※-63/※-L/F-※6314701500191
NXQ※-80/※-L/F-※8018101840241
NXQ※-100/※-L/F-※10021902220290
NXQ※-63/※-L/F-※15206311881203M80×38095
（95×3.1）		1702306-Φ2690
（90×3.1）		11545351191
NXQ※-80/※-L/F-※8014181433228
NXQ※-100/※-L/F-※10016881703270
NXQ※-125/※-L/F-※12520082023322
NXQ※-160/※-L/F-※16024782493397
NXQ※-100/※-L/F-※202510013151360M100×380115
 （115×3.1）		2202558-Φ26115
（115×5.7）		11550426441
NXQ※-160/※-L/F-※16019151960552
NXQ※-200/※-L/F-※20023152360663
NXQ※-250/※-L/F-※25029152960786

　　括号内为O型密封圈尺寸，O型密封圈标准GB1235-76 注：1Mpa=10bar=10.2kg/cm2

　　6.产品认证

　　制造许可证：蓄能器是一种压力容器，必须遵守压力容器的规范，其设计、制造和试验需按照标准进行;安装、设置其它零部件和运行应按照压力容器的技术规则。我公司已持有国家质量监督检验疫总局颁发的特种设备制造许可证：(A1级压力容器许可证)许可证编号：TS2210185-2009，为蓄能器的制造提供可靠的质量安全保证。

　　7.订货说明

　　① 订货时须写明型号代号全称，如：工作压力为20Mpa，公称容量25L，壳体结构为小口。工作介质为液压油，连接方式为螺纹连接的囊式蓄能器：NXQA-25/20-L-A。

　　② 若对蓄能器有特殊要求时，请同本公司商洽。

　　③ 本公司保留设计更改权，对修改恕不另行通知。

产品知识

如何做好囊式蓄能器的采购工作？按四个步骤走！
如何做好囊式蓄能器的采购工作？按四个步骤走！

　　很多地方都会用到囊式蓄能器，不过当其坏掉，需要购买新的设备时，很多朋友因为对其不了解，因此不知道如何开展采购工作。其实只需要了解以及基本的知识，采购工作就可以顺利开展，从而在短时间内换上新的蓄能...

囊式蓄能器在节能减排方面有何作用？
囊式蓄能器在节能减排方面有何作用？

　　在上世纪，工业发展非常迅猛，但是随之而来的污染问题也越来越严重，随着因污染而带来负面问题增多，人们开始重视环境保护，近几年节能减排已经成为全球性的趋势和共识。在现代技术的支持下，很多设备、产品也...

气囊式蓄能器上口漏油的处理方法
气囊式蓄能器上口漏油的处理方法

　　气囊式蓄能器上口漏油是一种比较常见的问题，一般这种情况在蓄能设备使用一段时间后出现。当出现此情况时，必须引起重视，如果不及时处理，这个问题可能会导致蓄能设备失去压力，甚至引起爆炸等严重后果。如何...

囊式蓄能器皮囊更换周期和更换注意事项
囊式蓄能器皮囊更换周期和更换注意事项

　　对于囊式蓄能器来说，皮囊是不可缺少的配件，它是储存压力能的关键部件不过由于皮囊本身材质的特殊性，在使用一段时间后，皮囊的效果会下降，为了看一看让蓄能设备正常发挥作用，需要定期的更换皮囊，你知道皮...

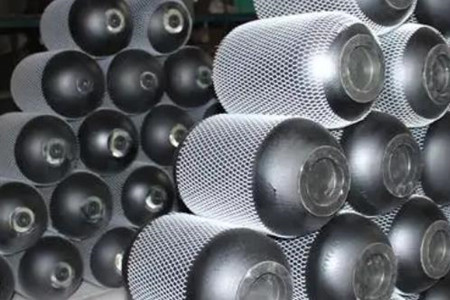

囊式蓄能器失效的原因、解决方法和预防措施
囊式蓄能器失效的原因、解决方法和预防措施

　　有时候，我们会发现囊式蓄能器失效了，这时候就需要及时采取措施，阻止问题朝着更严重的方向发展，毕竟这个问题不仅会影响整个系统的正常运转，而且还可能导致安全事故的发生。今天我们来了解一下其失效的原因...

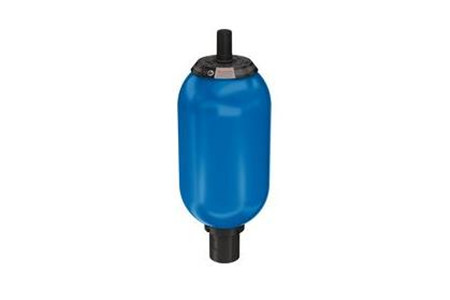

囊式蓄能器为什么会产生压力严重下降的问题？
囊式蓄能器为什么会产生压力严重下降的问题？

　　在能量存储和释放方面，囊式蓄能器是非常好的选择，它具备安全性高、使用寿命长、可循环使用等等优点。不过虽然它的优点众多，在使用过程中，很多人还是会遇到各种各样的问题，其中一个常见问题就是压力严重下...

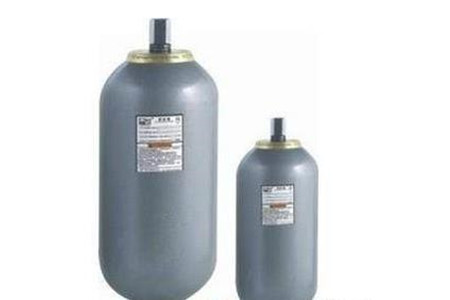

囊式蓄能器选择时如何确定技术参数？不妨这么看！
囊式蓄能器选择时如何确定技术参数？不妨这么看！

　　囊式蓄能设备可以将多余的压缩空气储存起来，在需要的时候，再将其释放出来，因此很多的地方都会用到它们。不过市面上它的种类、规格不少，在购买时一定需要看清楚其技术参数，那么如何确定技术参数呢?看小编...

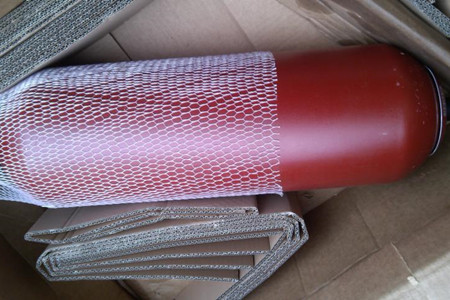

六个方面延长皮囊式蓄能器皮囊的使用周期
六个方面延长皮囊式蓄能器皮囊的使用周期

　　皮囊式蓄能设备常用于驱动动力设备或者供应气源。但是随着时间的推移，皮囊的老化和磨损会降低其性能和效率。如何延长其使用寿命成为了一个亟待解决的问题。下面朝日的小编从个方面详细探讨此问题，以帮助您延...

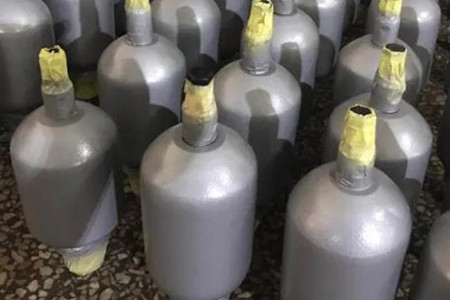

老手都这样选用皮囊式蓄能器，你学到了吗?
